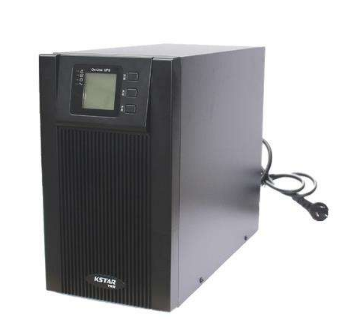

關于科士達ups電源直流母線電壓，今天小編就為大家介紹一下。

1、影響到整機效率一個關鍵的影響因素就是直流母線上的電壓。工頻UPS的母線電壓特性和變頻器是一樣的，由于使用不控整流或者相控的方案，母線電壓是低于輸入電壓的峰值的，而且隨著負載的變化，母線電壓也會變化。負載越大，電壓也就越低。在380V市電系統里，工頻UPS的母線電壓會在400～600伏之間進行變化。在400V時，逆變器無法輸出380V的電壓，所以工頻UPS逆變結構中必須插入一個D/Y的升壓變壓器，把比較低的逆變輸出電壓升到市電電壓。


2、這個升壓變壓器的匝比設計必須考慮到逆變?cè)谥绷髂妇€電壓最低的情況下能夠輸出的電壓。在市電模式下，如果直流母線電壓最低是400V，那么逆變橋臂輸出的電壓最高可以設定在260V，這是考慮到可以使用三次諧波注入技術的情況。變壓器匝比設計就是260V/380V的升壓變壓器。如果不使用諧波注入技術，逆變橋臂輸出電壓最高就只能設計到240V，而變壓器就要換用240V/380V的匝比。


3、電池電壓的高低同樣會影響到逆變橋臂輸出電壓的設計。在工頻機型UPS里面，電池是直接掛接到直流母線上的，所以必須保證電池放電結束前逆變橋臂仍然可以輸出設定的電壓。假如電池使用高頻UPS常用的32節，那么當電池放電結束前直流母線電壓會在320V附近，逆變橋臂輸出電壓最高可以設到210V。如果還是希望逆變橋臂輸出電壓達到260V，那么電池節數必須加到40節以上。


4、高頻機型UPS則是另外一種情況，由于輸出部分是全控的，所以可以通過控制算法把BUS電壓保持在最合適的范圍，而且可以針對不同的輸入輸出電壓情況動態地進行調整。在380V電壓的情況下，可以把BUS電壓設定在700V而有非常好的輸出波形，而對于目前更先進的7橋臂拓?fù)涓哳l機型UPS，在此情況下甚至可以把BUS電壓設定低至600V。


以上就是關于科士達ups電源直流母線電壓內容，希望對大家有一定的幫助，如需了解更多關于科士達ups電源相關內容，請閱讀本站其他文章。
